Definición general

Las termorresistencias o RTD (del inglés Resistance Temperature Detector) son detectores de temperatura resistivos: el valor de resistencia cambia en función de la variación de la temperatura.

Las termorresistencias de platino son muy estables y permiten medir la temperatura con precisión.

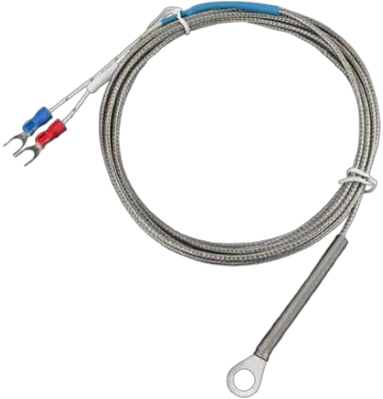

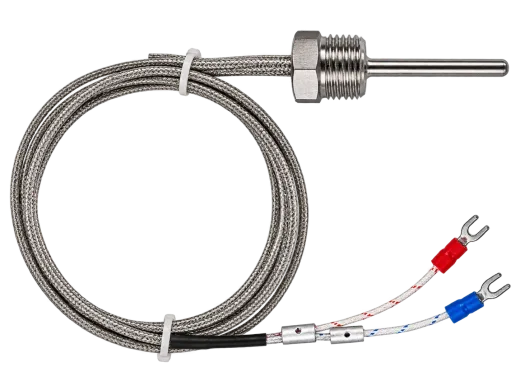

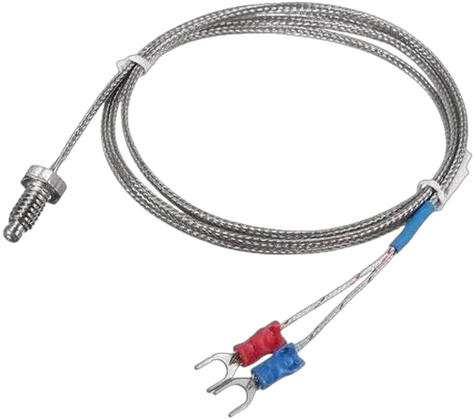

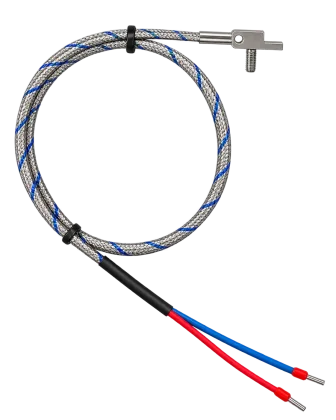

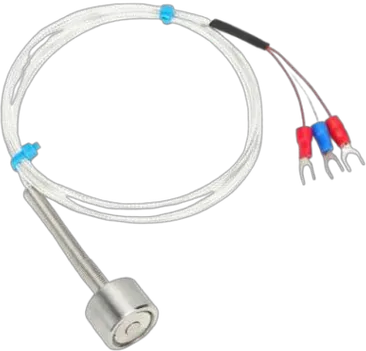

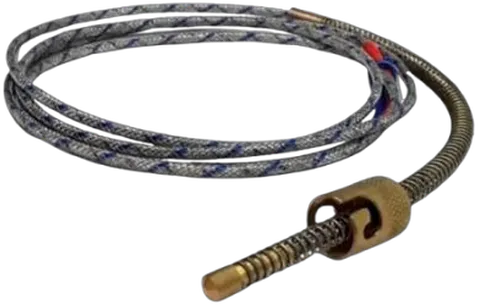

Los RTD se pueden encontrar con circuitos de 2, 3 y 4 hilos en función de la aplicación, de la instrumentación asociada y de los requisitos de precisión.

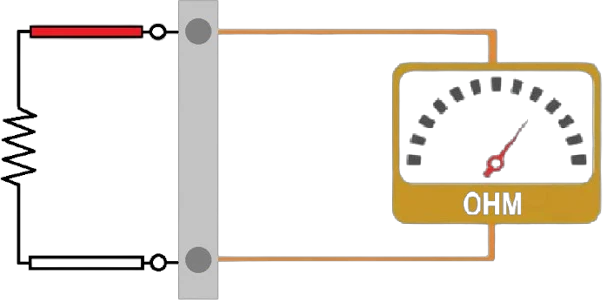

Esquema de un RTD conectado a un ohmímetro — La resistencia (Ω) varía con la temperatura.

Características generales de las RTD

Valores de resistencia de una PT-100 (100 Ω a 0 °C) y tolerancias admisibles para las clases A y B. Las barras comparan la tolerancia en °C de cada clase.

Temperatura (°C)	Resistencia (Ω)	Clase A		Clase B		Tolerancia ±°C
Temperatura (°C)	Resistencia (Ω)	± °C	± Ω	± °C	± Ω	Tolerancia ±°C
-200	18.52	0.55	0.24	1.3	0.56
-100	60.26	0.35	0.14	0.8	0.32
0	100	0.15	0.06	0.3	0.12
100	138.51	0.35	0.13	0.8	0.30
200	175.86	0.55	0.20	1.3	0.48
300	212.05	0.75	0.27	1.8	0.64
400	247.09	0.95	0.33	2.3	0.79
500	280.98	1.15	0.38	2.8	0.93
600	313.71	1.35	0.43	3.3	1.06
650	329.64	1.45	0.46	3.6	1.13

Clase A Clase B

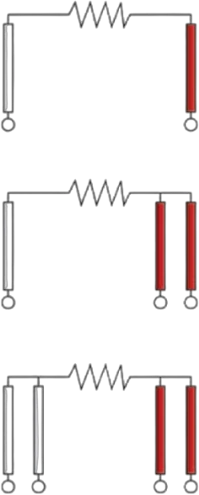

Circuitos RTD de 2, 3 y 4 cables

Es importante tener en cuenta la resistencia del cableado que conecta el RTD al equipo de instrumentación, porque puede afectar la medición. Cuanto más largos y/o de menor diámetro sean los cables, mayores serán la resistencia del cableado y los errores de medición.
